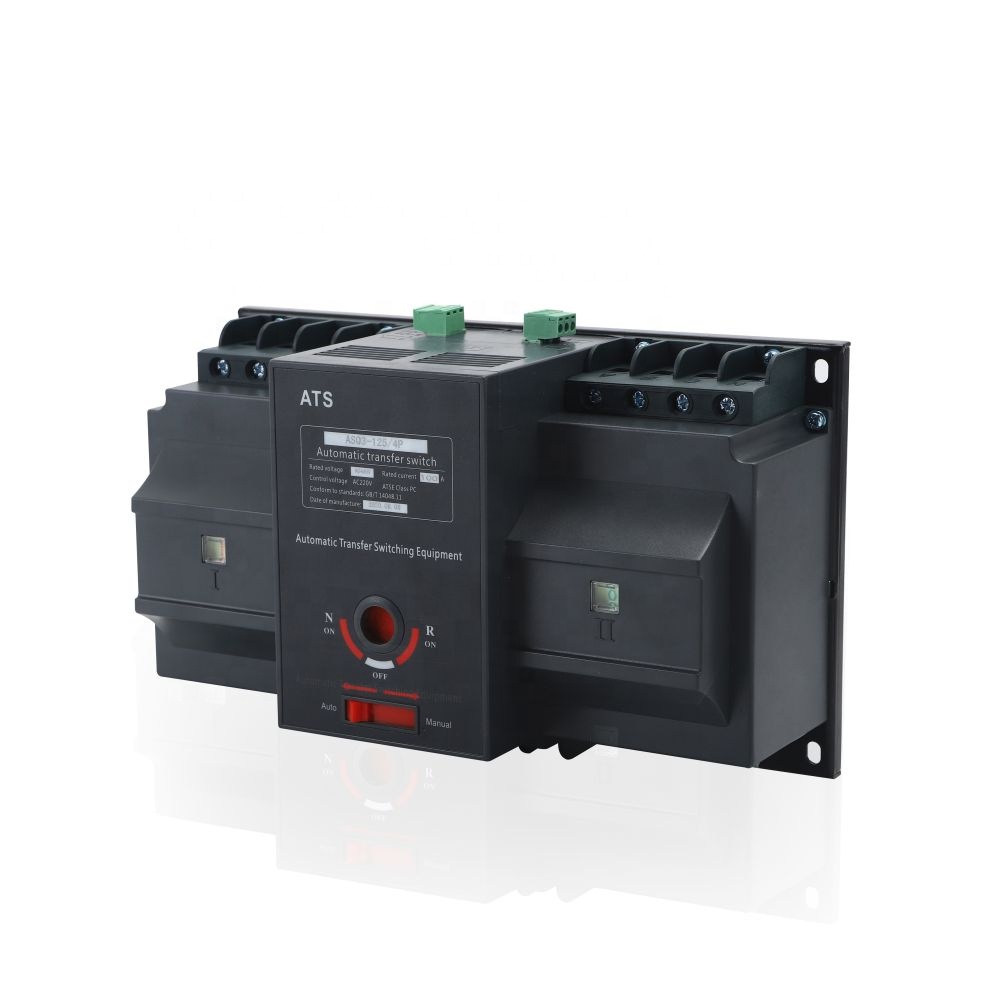

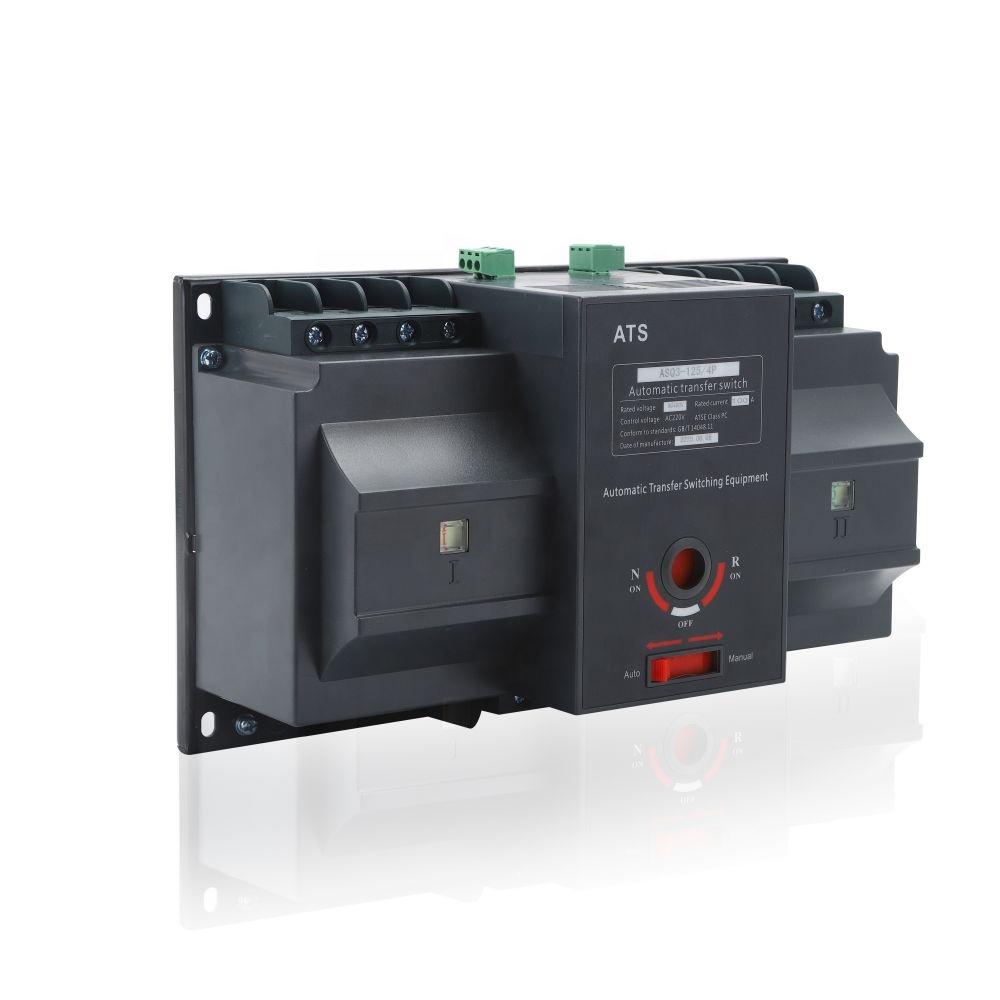

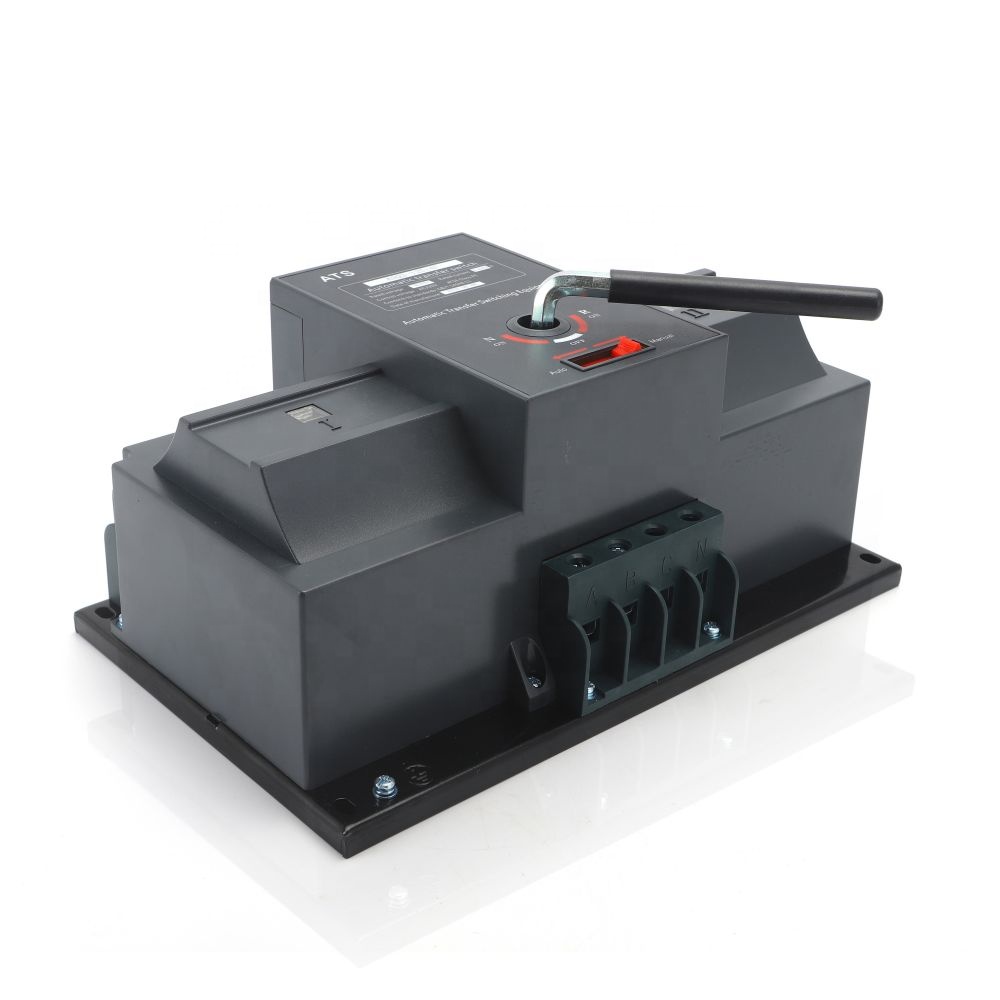

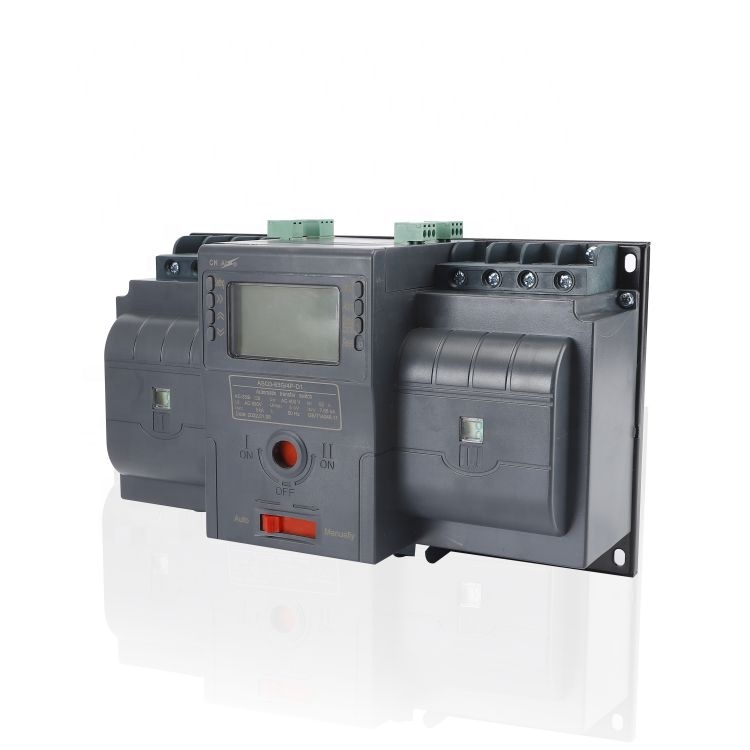

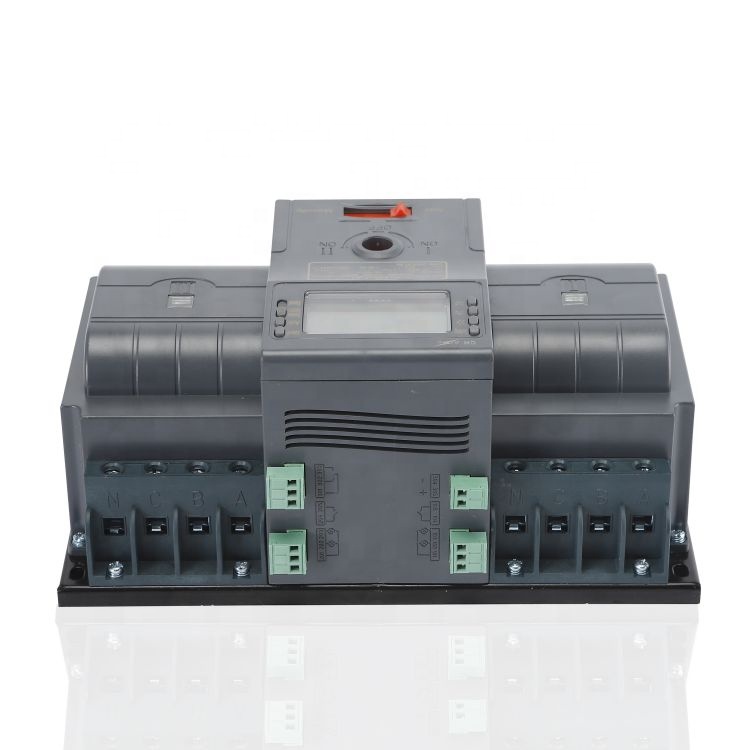

Этот электрический переключатель / резервный переключатель на 440 В подходит для двухконтурной системы электропитания переменного тока 50/60 Гц, номинальным напряжением ниже 690 В и номинальным током ниже 4000 А, для реализации автоматического или ручного переключения между нормальной мощностью (N) и резервной мощностью (R). )
(Основной и резервный источник питания может быть сетью, пусковым генератором, батареей, основной и резервный источник питания определяется пользователем)
затем получить беспилотную трансформаторную подстанцию для потребителей двойного питания.
Автоматический переключатель резерва (АВР) применим к положениям штата для класса или класса нагрузки, где сбой в электроснабжении недопустим, например, в высотных зданиях, на почте и телекоммуникациях, на угольных судах, на промышленных сборочных линиях, в медицинских, военных объектах. , аэропорты, пожарная охрана, металлургия, химическая промышленность, текстильная, нефтяная и т. д.
1. Температура воздуха составляет -25℃~+40℃, среднее значение в течение 24 часов не должно превышать 35℃.
2. Относительная влажность не должна превышать 50% при максимальной температуре +40℃, более высокая относительная влажность допустима при более низкой температуре, например, 90% при +20℃, но из-за изменения температуры будет образовываться конденсат, который следует обдуманный.
3. Высота места установки не должна превышать 2000 м.
4. Классификация: IV; Наклон не более ±23℃.
5. Если условия выходят за рамки вышеперечисленных, пользователям следует договориться с производителем. Если продукт используется на морских, нефтяных и атомных электростанциях, техническое соглашение должно быть подписано отдельно.
Model / Item | ASQ1-
63A |
ASQ1-
225A |
ASQ1-
400A |
ASQ1-630A | ASQ1-800A | ASQ-
1250A |
ASQ-
1600A |
Usage category | AC-33iB | ||||||
Rated working voltage(Ue) | AC400V | 380V | |||||
Rated insulation voltage(Ui) | 690V | ||||||
Rated impulse withstand voltage(Uimp) | 6kV | 8kV | |||||
Rated short-time breaking capacity(lcn) | 10kA | 10kA | 20kA | 30kA | 30kA | 30kA | 30kA |
Rated short circuit making capacity(lcm) | 17kA | 17kA | 40kA | 63kA | 63kA | 63kA | 63kA |
Operating endurance(times) | 4500 | 2500 | |||||
1500 | 1500 | ||||||
Operating cycls(s/times) | 30s~60s | ||||||
Switching time | 0-99s(delay) |
